Kółko meblowe 60 mm gumowe (otwór)

Informacje podstawowe

Kółko 60 mm gumowe - kółka o różnorodnym przeznaczeniu w przemyśle meblowym

Więcej szczegółów

kółka meblowe - SERIA PG

ŚREDNICA KOŁA SZEROKOŚĆ BIEŻNI WYMIARY PLATFORMY typ łożyska rozmiar płytki rozstaw otworów średnica śruby mocującej DOPUSZCZALNE OBCIĄŻENIE
    1  / 2 / 3 / 4 / 5
30 16 45/---/43/---/--- Łożysko ślizgowe 38x38 27x27 M5 15
40 16 57/---/53/---/54 Łożysko ślizgowe 45x45 33x33 M5 20
50 20  73/73/71/71/75 Łożysko ślizgowe 52x52 36x36 M5 35
60 18  83/---/83/80/80 Łożysko ślizgowe 52x52 36x36 M5 25



ŚREDNICA KOŁA 1MODEL ZESTAWU 2MODEL ZESTAWU 3MODEL ZESTAWU 4MODEL ZESTAWU średnica otworu mocującego 5MODEL ZESTAWU rys. techn.

30 [TW030 PG PŁ] --- [TW030 PG OT] --- Ø   8

------


40 [TW040 PG PŁ] --- [TW040 PG OT] --- Ø   8 ------
50 [050 PG PŁ] [050 PG PH] [050 PG OT] [050 PG OH]    Ø 10,5 [050 PG ST]

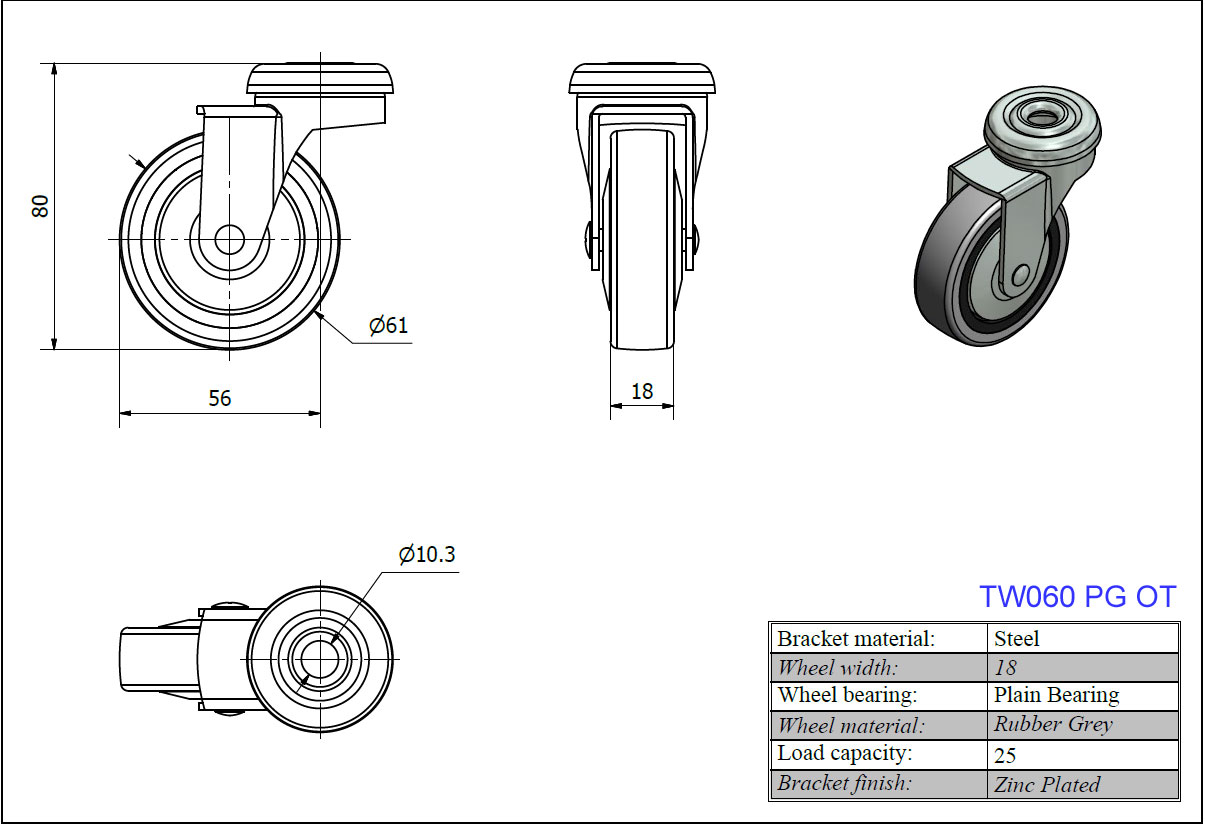

60 [TW060 PG PŁ] --- [TW060 PG OT] [TW060 PG OH]     Ø 10,5 ------
