Kółko meblowe 60 mm gumowe (płytka)

Informacje podstawowe

Kółko meblowe, aparaturowe, osprzętowe, średnicna 60 mm

Oponka szara, obręcz z tworzywa, łożyskowanie ślizgowe. - kółka o różnorodnym przeznaczeniu w przemyśle meblowym

Więcej szczegółów

Zestaw kółek meblowych - SERIA PG

ŚREDNICA KOŁA SZEROKOŚĆ BIEŻNI WYMIARY PLATFORMY typ łożyska rozmiar płytki rozstaw otworów średnica śruby mocującej DOPUSZCZALNE OBCIĄŻENIE
    1  / 2 / 3 / 4 / 5
30 16 45/---/43/---/--- Łożysko ślizgowe 38x38 27x27 M5 15
40 16 57/---/53/---/54 Łożysko ślizgowe 45x45 33x33 M5 20
50 20  73/73/71/71/75 Łożysko ślizgowe 52x52 36x36 M5 35

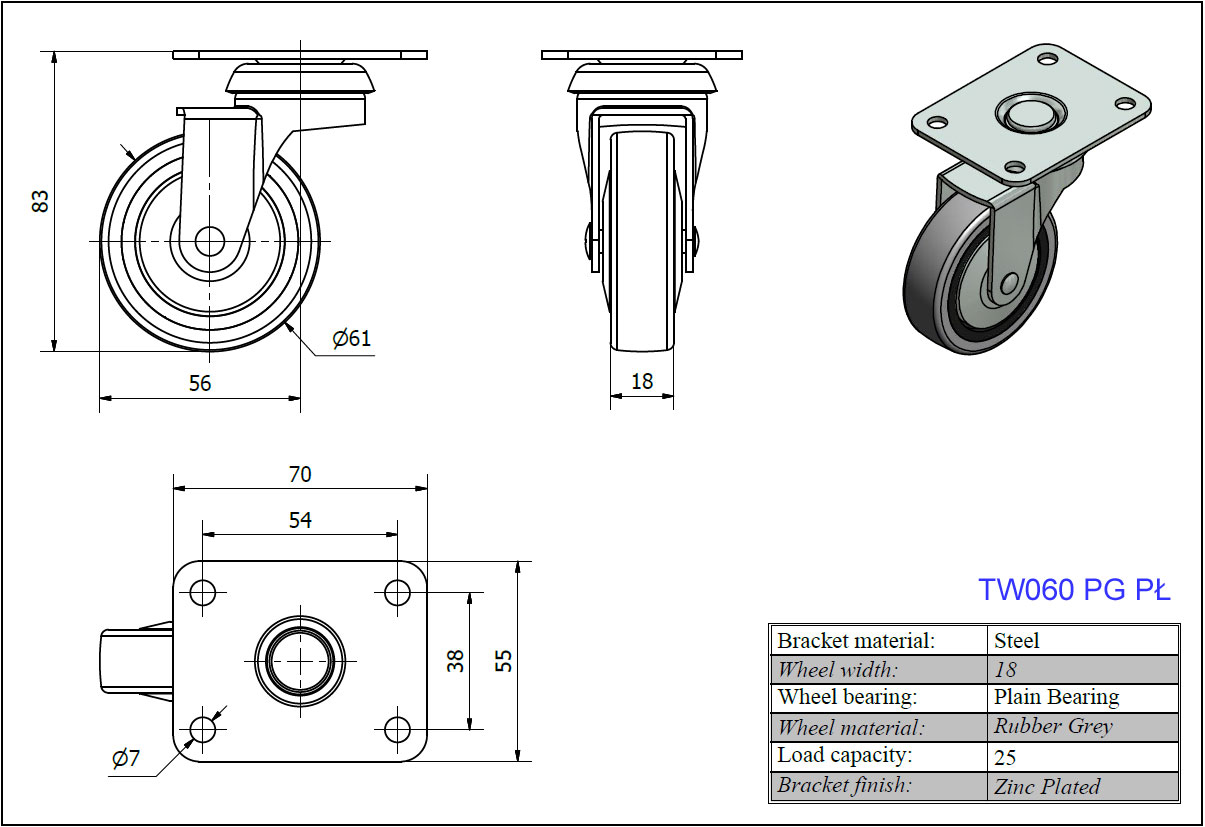

60 18  83/---/83/80/80 Łożysko ślizgowe 70X55 54X38 M6 25



ŚREDNICA KOŁA 1MODEL ZESTAWU  2MODEL ZESTAWU  3MODEL ZESTAWU 4MODEL ZESTAWU   średnica otworu mocującego  5MODEL ZESTAWU rys.techn.

30 [TW030 PG PŁ]  ---  [TW030 PG OT]  --- Ø   8

 ------


40 [TW040 PG PŁ]  ---  [TW040 PG OT]  --- Ø   8  -------
50 [050 PG PŁ]  [050 PG PH]  [050 PG OT]  [TW050 PG OH]     Ø 10,5  [050 PG ST]
60 [TW060 PG PŁ]  [TW060 PG PH]  [TW060 PG OT]  [TW060 PG OH]     Ø 10,5  -------
